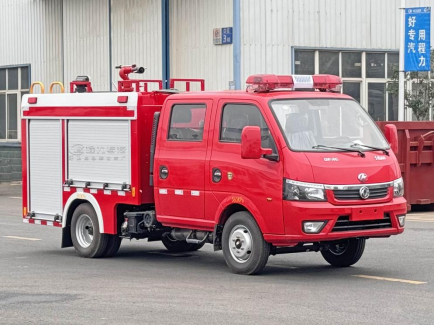

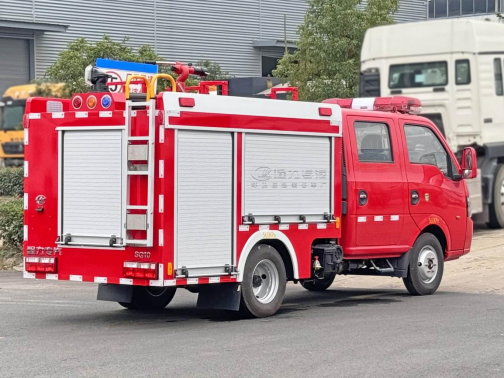

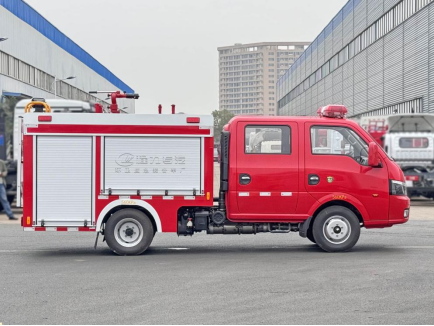

東風途逸水罐消防車

一、底  盤

型    號：東風汽車股份有限公司/EQ1040D16DC

發 動 機：安徽全柴動力股份有限公司

型號：全柴Q23-95E60（95馬力）

排放標準：國六

功率：70KW

驅動型式：后輪驅動

二、駕駛室

結構：雙排座駕駛室

座位設置：2+3人

駕駛室內設備：除原車設備外,加裝有取力器控制開關、100W警報器、回轉警燈開關、電臺電源線樁頭。

三、容  罐

容    量：水：850Kg

材    質： 水罐：優質碳鋼

結    構： 框架焊接。內設防蕩板

設    備：1個人口孔，帶有快速鎖緊及開啟裝置。

1個液位指示器。

1個排污口，帶不銹鋼球閥。

2個注水口（左右各一）

四、消防泵及管路系統

消防泵：CB10/20常壓消防泵

流    量： 常壓20L/s

壓    力： 常壓1.0

安裝型式： 后置

管路系統

吸水管路：水泵設有Φ100mm進水口，可從天然水源吸水或從液罐吸水。

出水管路：

兩側各1個出水口；

通過罐到罐頂部有1個直徑≥76mm的水炮管路；

放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，管路中配有一冷卻水管路進出水管路中配不銹鋼球閥。

五、消防炮

型    號：PS20型消防炮

流    量：20（L/s）

射    程：水≥48m

壓    力：1.0MPa

六、取力器

型    式：全功率夾心取力器

冷卻方式：強制式水冷

潤滑方式：飛濺式油潤滑

七、器材箱及泵房

材    質：骨架為優質鋼,蒙板為碳鋼板焊接結構

結    構：器材箱內分隔采用型鋼結構，牢固可靠，提高空間利用率和可變性。

開    門：器材箱左右兩側均有鋁合金卷簾門，輕便可靠、噪音小。

器材布置原則

?所有器材放置確保戰斗展開時隊員不干涉；

?按照使用頻率和器材重量及外形放置器材；

?按照戰斗編成和器材使用邏輯關系放置器材；

?按照人體行為科學放置器材。

八、電器系統

車頂前面采用長排警燈（位于駕駛室前頂端）；

車頂后配有24V、60W照明燈1只；

車輛兩側上方配有爆閃燈；下方安裝側標志燈；

警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在駕駛室內。

九、總體技術要求

1、整車性能符合GB7956《消防車性能要求及試驗方法》的規定。

2、整車外觀保持一定的平整度，且符合有關規定。

3、所有鉚接保持一定的密度，符合企標規定。

4、所有焊接牢固，光潔，平整，符合企標規定。

5、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。

十、隨車文件

1）底盤使用說明書                         2）底盤質量保修卡

3）底盤維修手冊                           4）底盤合格證

5）隨車工具清單                           6）發動機號碼拓印件

7）底盤號碼拓印件                         8）消防車使用說明書

9）消防車消防器材清單                    10）消防車合格證
